Como fabricante profissional, Singhui gostaria de fornecer a você um centro de trabalho de perfuração e corte CNC para porta PTP. E ofereceremos o melhor serviço pós-venda e entrega pontual.
Centro de trabalho de perfuração e corte CNC para porta PTP
A máquina foi projetada para atender a diversos requisitos de processamento complicados, sendo altamente versátil com fresagem, furação, corte, fresamento lateral, serragem e outras funções.
Descrição do produto
A máquina foi projetada para atender diversos requisitos de processamento complicados, altamente versáteis com roteamento, perfuração, corte, fresamento lateral, serragem e outras funções. Mesa de vácuo equipada com ventosas. Cortando a folha inteira para o seu tamanho ideal, fresamento, perfuração, serragem, corte e fresamento - vários funções, tudo em um. Fácil de carregar e descarregar, gaste menos tempo mas tire mais proveito disso.
Parâmetro técnico
Series | E3-0924 | E3-0930 |
Tamanho para viagem | 1310*2720*160mm | 1310*3330*160mm |
Tamanho de trabalho | 900*2440*80mm | 900*3050*80mm |
Tamanho da mesa | 900*2440mm | 900*3050mm |
Transmissão | Acionamento por cremalheira e pinhão X Y, acionamento por parafuso esférico Z | |
Estrutura da tabela | Pods e trilhos | |
Potência do fuso | 5,5 kW | |
Velocidade do fuso | 18.000 r/min | |
Velocidade de deslocamento | 60m/min | |
Velocidade de trabalho | 20m/min | |
Configuração do banco de perfuração | 9 verticais + 6 horizontais + 1 lâmina de serra | |
Sistema de direção | Yaskawa | |
Controlador | OSAI | |
Tensão | AC380/3P/50HZ |
Imagens detalhadas

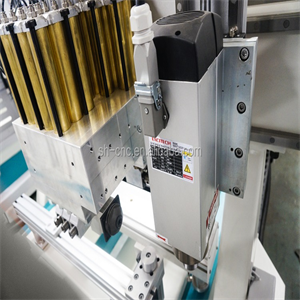

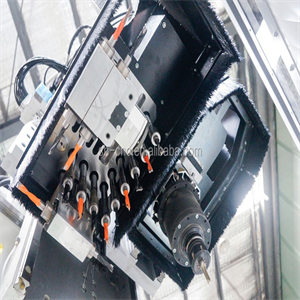

1. Fuso chinês com unidade de mandrilamento
O A máquina adota eixo de resfriamento de ar chinês com brocas importadas da Itália, incluindo 9 brocas verticais, 6 brocas horizontais e 1 broca de lâmina de serra, que pode atender a mais requisitos de processamento dos usuários.

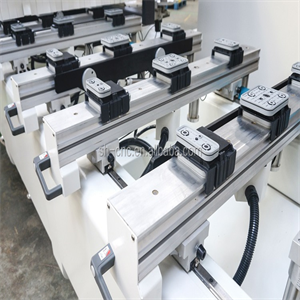

2. Área operacional de estação dupla
O máquina está equipada com uma área de operação de estação dupla, equipada com 18 peças de blocos de adsorção a vácuo Schmitz alemães e 2 fileiras de cilindros de posicionamento. Ele pode ser usado para adsorção de página inteira e adsorção ponto a ponto. Fácil de carregar e descarregar, gaste menos tempo.
